SCプロセッサ/二軸セルフクリーニング型 間接加熱乾燥・冷却装置

本製品の担当窓口 機械システム事業部

  • この製品について問い合わせる
  • 印刷する

概要


樹脂等スラリーからの脱溶剤、
大量処理が可能

SCプロセッサは、付着性や粘性の高い液状・スラリー状の樹脂等からの脱溶剤・脱水に適した二軸セルフクリーニング型 間接加熱乾燥・冷却装置です。

キーワード

製品ジャンル

特長

セルフクリーニング型スクリュによる安定運転

付着性や粘性の高い液状・スラリー状原料でもセルフクリーニング機構により、トラブルの少ない安定運転が可能です。

減圧運転により乾燥・濃縮効果UP

~100Torr程度までの減圧が可能であり、高沸点溶剤も効率良く乾燥・濃縮することが可能です。

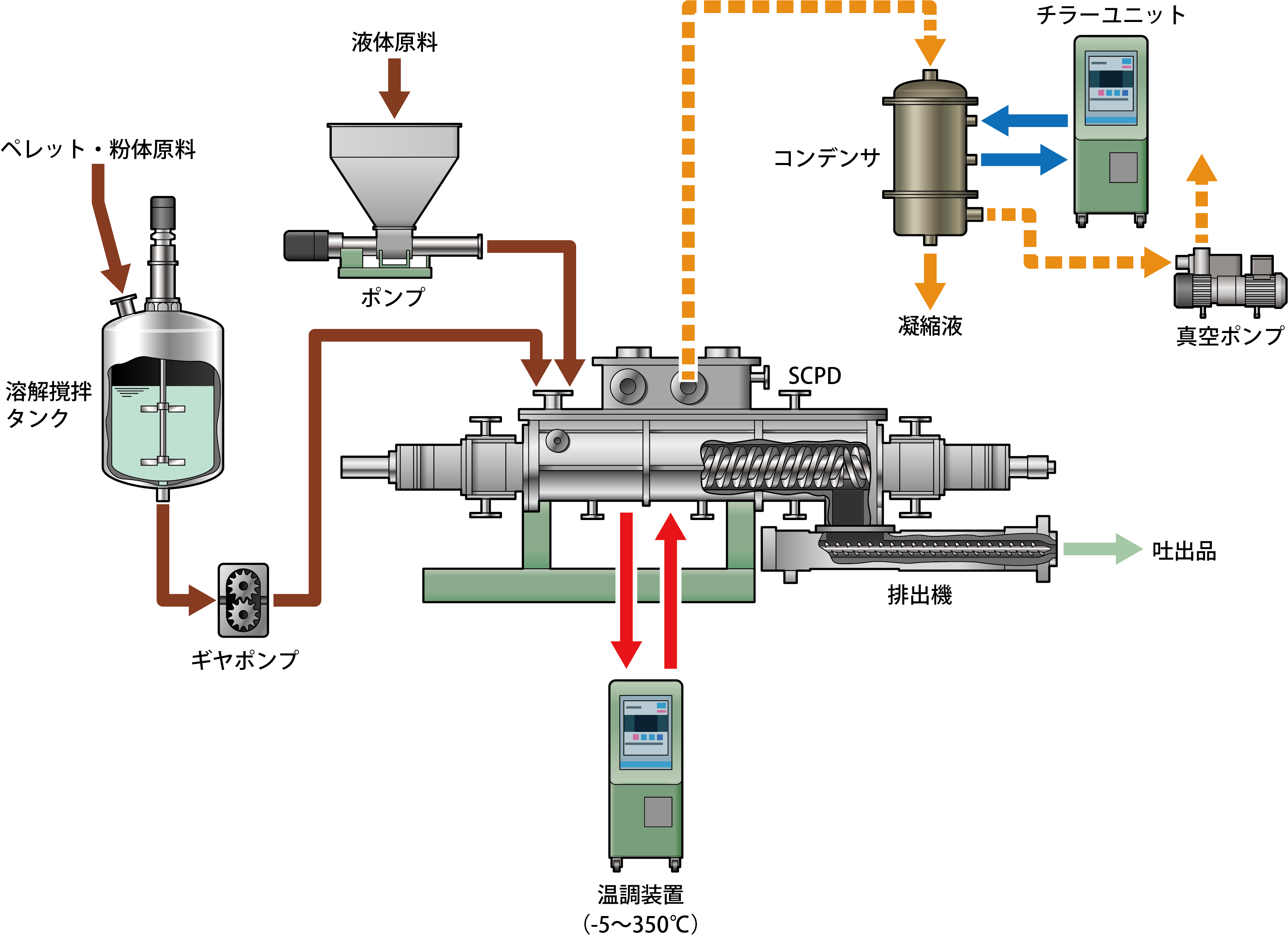

システム化により大量処理に対応

薄膜式蒸発機との組合せによるユニット化、熱媒ライン・溶剤回収ラインを含めたシステム化により大量処理を可能にしました。

異速/同速二軸スクリュにより大きな相変化に対応

異速/同速に対応可能な二軸スクリュにより、機内で大きな相変化(液・ペースト・固体)があっても安定運転が可能です。

大きな伝熱面積と優れた脱ガス性能

中空型スクリュ、胴体ジャケットから伝熱するため熱効率が高く、また胴体上部の全長開口により大きな脱ガス面積を持っています。

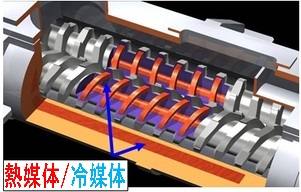

中空型スクリュ、胴体ジャケットに加熱・冷却媒体を循環


セルフクリーニング型 二軸スクリュ

用途

樹脂反応後の脱溶剤・溶剤回収

高粘度・高水分原料の脱溶剤・脱水・溶剤回収

固形分含有の廃液からの脱溶剤・溶剤回収

大きな相変化を伴う原料処理

樹脂・食品の冷却による結晶化

キーワード

製品用途

詳細

機能

ユニット化

原料中の溶剤分が多い場合、低粘度域では高い熱効率で乾燥・濃縮を行うことができる「横型/縦型薄膜式蒸発機」と連結します。ユニット化により、SCプロセッサのダウンサイジングや大量処理に対応することが可能です。

製品回収事例

SCプロセッサは、原料特性に応じて、粉粒状、ストランド状、高粘度ペースト等で製品が得られるように様々な排出オプションを取り付けることが出来ます。

排出オプション例

  • 排出ノズル
  • 二軸排出機
  • 真空タンク

仕様

型番 スクリュ径
(mm)
スクリュ部機長
(mm)
伝熱面積
(m2)
回転数
(min-1)
電動機
(kW)
SCPD-100 100 600/900 0.7/1.0 10~100 5.5
SCPD-160 160 960/1440 1.7/2.6 10~80 15
SCPD-200 200 1200/1800 2.6/4.2 10~80 22
SCPD-250 250 1500/2250 4.3/6.5 10~60 37
SCPD-320 320 1920/2880 7.2/10.8 10~50 55
SCPD-400 400 2400/3600 11.2/16.8 10~40 90
SCPD-500 500 3000/4500 17/20 10~40 150
