連続・バッチ外熱式ロータリーキルン

本製品の担当窓口 機械システム事業部

  • この製品について問い合わせる
  • 印刷する

概要


高温処理、雰囲気制御など、
様々な焼成方式に対応

本機は熱源に電気、重油、ガスを使用した間接加熱式のロータリーキルンです。胴体に正六角形断面を採用しているため、原料層の"スベリ"が少なく滞留時間がシャープになります。またφ3,000の大型機の製作実績を有します。

※テスト対応事例については、技術センター『Co-LAB』のページをご参照ください。

特長

胴体形状に正六角形を採用

円筒形に比べて原料層の“スベリ”が少ないため、滞留時間分布がシャープになり、焼成ムラが少なくなります。原料の保有率が高くとれるため、装置がコンパクトになります。

優れたエアシール性能

特殊なシール構造の採用により、キルン内圧±0.5kPaまでシール可能です。

様々な雰囲気下での運転が可能

酸化(空気中)及び、中性(窒素または炭酸ガス)ガスのほか還元ガス(水素)も使用可能。

焼成温度のシビアなコントロールが可能

原料層の温度測定・制御が可能です。また多室式電気炉により各室独立で温度制御ができます。加熱源にガスまたは重油を御使用の場合は熱風循環方式を採用し、省エネを図ります。

多様な胴体材質

キルン胴体には処理条件を考慮して、各種ステンレス鋼、インコネル・ハステロイ等の耐熱・耐食合金を選択致します。


キルンアクションの比較


用途

電池材料:Co、Ni、Li系材料など

化学工業:活性炭、カーボン、黒鉛など

無機鉱物関係:レアメタルなど

その他:顔料、セラミックスなど

詳細

仕様

外熱式ロータリーキルン 標準サイズ

型式 能力(kg/h) D(mm) L0(mm) L1(mm) L2(mm) H(mm) 駆動モータ
IRK-02 7 250 3700 3200 1800 1450 1.5kW
IRK-03 15 350 4200 3700 2200 1500 2.2kW
IRK-04 30 450 4800 4200 2600 1700 2.2kW
IRK-05 60 550 5700 5000 3300 1900 3.7kW
IRK-06 100 650 6700 5900 4000 2100 3.7kW
IRK-07 150 750 7400 6500 4500 2300 5.5kW

その他

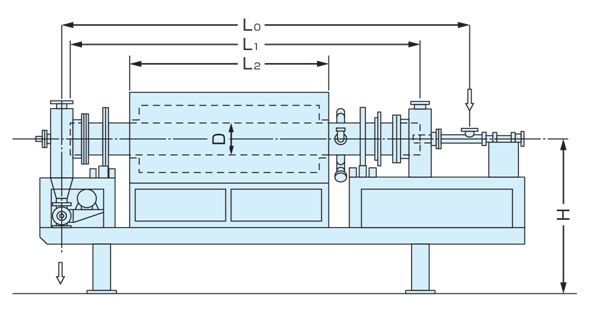

外熱式ロータリーキルン概略構造図

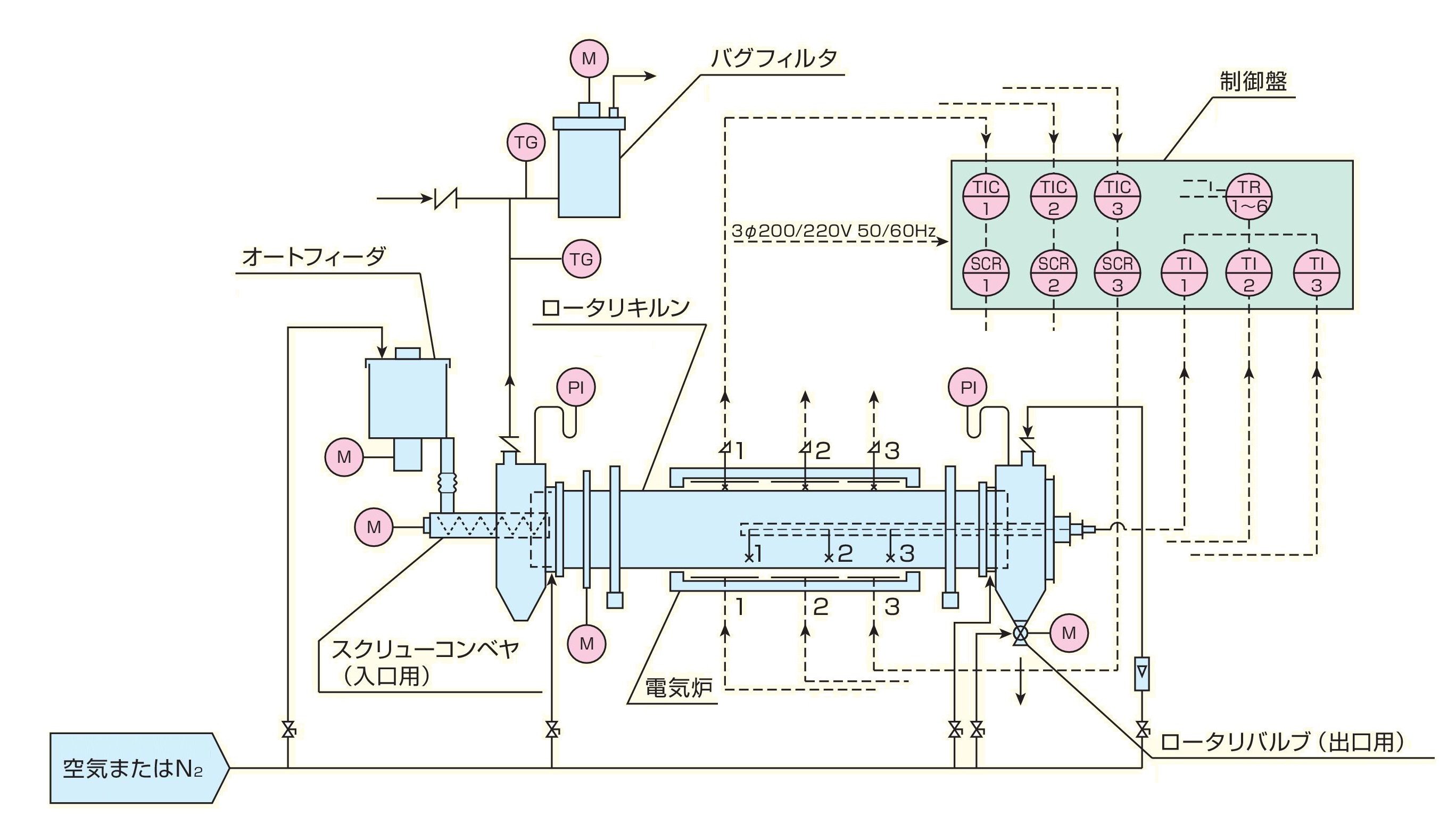

外熱式ロータリーキルン フローシート(水素還元)

外熱式ロータリーキルン フローシート(脱カーボン)

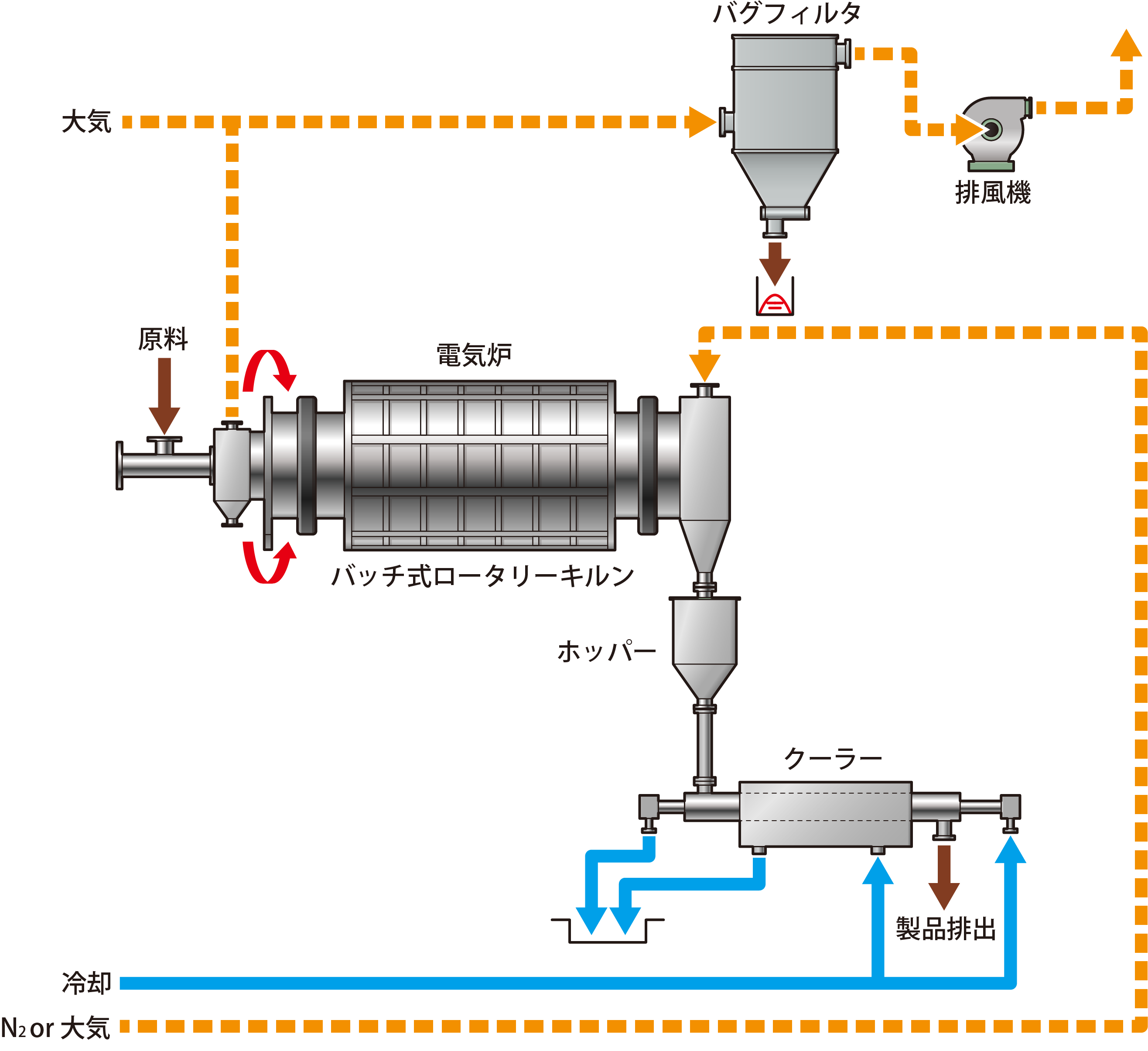

バッチ式ロータリーキルン フローシート
