スマートメッシュ

本製品の担当窓口 化成品事業部

  • この製品について問い合わせる
  • 印刷する

概要


コンクリートの剥落防止対策ネット

丈夫で長持ち、仕上がりがスマート。
しかも、施工が簡単です。

特長

丈夫で長持ち

○高強度ビニロンネットを使用。
  高い引張強度と細かいコウシ間隔で、コンクリート片の剥落を防ぎます。
  PVC皮膜(塩ビ系合成樹脂)化工で、耐候性、難燃性、
  耐アルカリ性に優れています。
○ステンレスアンカーをパイプ先端の拡大と樹脂系接着剤で固定。
  削孔穴にアンカーボルトを打ち込み、パイプ先端を拡大し、
  アンカーを確実に固定します。
  また、樹脂系接着剤を圧入しコンクリート穴壁の劣化を防止します。

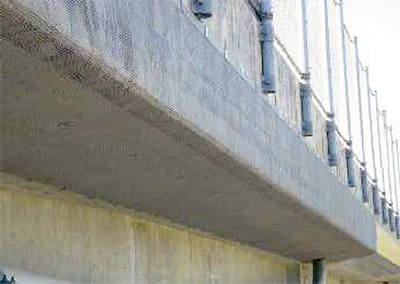

スマートな仕上がり

○構造物にゆるまず密着。
  適度なやわらかさで形状を保持しながら、ゆるみなくスマートに
  仕上がります。
○コンクリートに馴染むグレー。
  コンクリートに近いグレーカラーで、より景観にとけ込みます。

簡単施工

○構造物の隅々まで施工可能。
  優れた柔軟性で、構造分角形状に合わせた施工ができます。
  施工時には端裾の両面テープで借り止めが可能です。
○アンカーを打ち込むだけで施工OK。
  事前に削孔し、打込み棒を鬱だけの簡単施工。付属物等の
  状況によりピッチを自由に配置することができます。
○ネットの切断・加工が簡単。
  通常のカッターやハサミで切断できるので、排水管周り等形状に
  合わせて施工できます。

施工後の点検・メンテナンスも簡単

○設置後も部分切除が可能です。
  スマートメッシュは構造物に密着するため、メッシュ上からの
  赤外線調査が可能です。
  また、異常が発生した場合も、部分的に切り取れるので、
  設置後の維持管理が容易です。



詳細

丈夫で長持ち、仕上がりがスマート。
しかも、施工が簡単です。

スマートメッシュは、高強度ビニロンネットを使用したコンクリート剥落防止ネットです。
耐久性、難燃性に優れ、また、通常のカッターやハサミで切断できるため、構造物の形状を問わず
施工することが可能です。打ち込み型のアンカーを使用して、ネットと構造物をぴったりと固定しますので、
ナットの落下もなく、鳥害の心配もありません。

丈夫で長持ち

●高強度ビニロンネットを使用。

高い引張強度と細かい格子間隔で、コンクリート片の剥落を防ぎます。
PVC皮膜(塩ビ系合成樹脂)加工で、耐候性、難燃性、
耐アルカリ性に優れています。

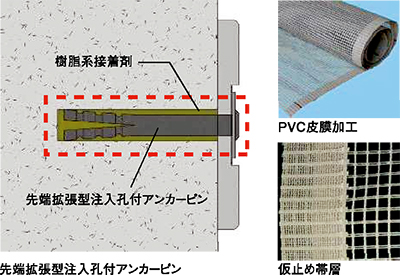

●ステンレスアンカーをパイプ先端の拡大と
樹脂系接着剤で固定。

削孔穴にアンカーボルトを打ち込み、パイプ先端を拡大し、
アンカーを確実に固定します。また、樹脂系接着剤を圧入し、
コンクリート穴壁の劣化を防止します。

スマートな仕上り。

●構造物にゆるまず密着。

適度なやわらかさで形状を保持しながら、ゆるみなくスマートに仕上がります。

●コンクリートに馴染むグレー。

コンクリートに近いグレーカラーで、より景観に溶け込みます。

簡単施工。

●構造物のすみずみまで施工可能。

優れた柔軟性で、構造物の形状に合わせた施工ができます。
施工時には、端縁の両面テープで仮止めが可能です。

●アンカーを打ち込むだけで施工OK。

事前に削孔し、打ち込み棒を打つだけの簡単施工。
付属物等の状況によりピッチを自由に
配置することができます。

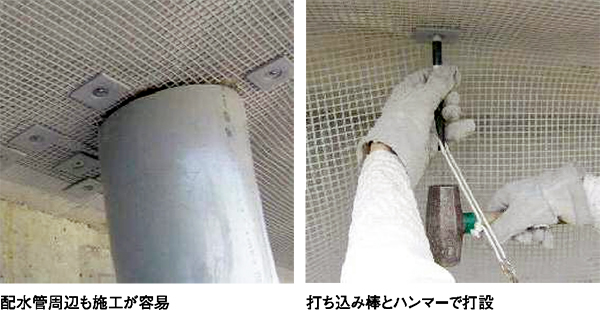

●ネットの切断・加工が簡単。

通常のカッターやハサミで切断できるので、
配水管周り等の形状に合わせて施工できます。

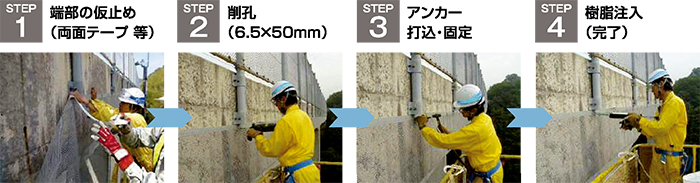

スマートメッシュの施工方法

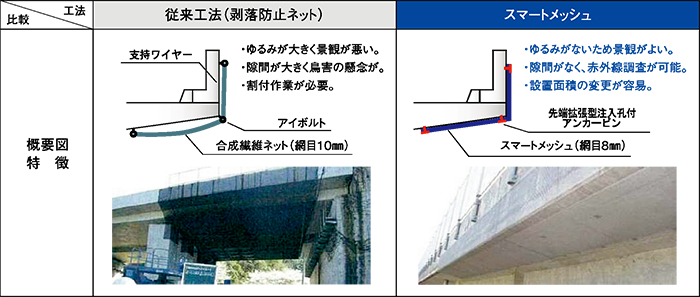

スマートメッシュと従来工法の違い

施工後の点検・メンテナンスも簡単。

●設置後も部分除去が可能です。

スマートメッシュは構造物に密着するため、メッシュ上からの赤外線調査が可能です。
また、異常が発生した場合も、部分的に切り取れるので、設置後の維持管理が容易です。

●製品構成・仕様

スマートメッシュ <ASV-4000>
■スマートメッシュ 材質・品質規格
 基布素材:高強力ビニロン系
 表面被覆:PVC皮膜(塩ビ系合成樹脂)
 編み方:緯糸挿入ラッセル網
 編み目:目合い8mm×8mm
 繊維目付量:280g/m2以上
 破断伸度:5×5(%)以上

先端拡張型注入孔付アンカーピン(一式) <PA6-50TFM>
■先端拡張型注入孔付アンカーピン
 材質:SUS304
 寸法:φ6.0×L50mm
    (フランジφ10mm)
 フランジ部:熱硬化フッ素樹脂加工
■座金(ワッシャー)
 材質:SUS304
 寸法:t=1.0mm
■プレート
 材質:AES(耐候)
 寸法:60×60×6mm

ジョリシール <JB-18>
■注入樹脂(注入用専用チューブ入り)
 主剤(A液)/エポキシ樹脂
 硬化剤(B液)/ポリアミドアミン
 混合比/主剤:硬化剤=2:1(重量比)

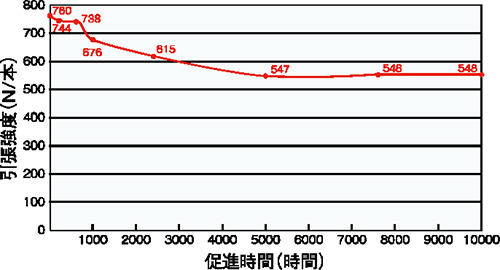

●スマートメッシュ 耐候性試験結果

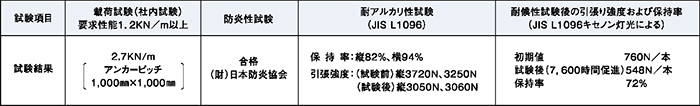

●試験結果

●割付例

●受注実績

受注先数量(千m2
東北自動車道、八戸自動車道 他 6.4千m2
第三京浜道路、上信越自動車道 他 16.6千m2
中央自動車道、東名自動車道 他 1.7千m2
阪和自動車道、舞鶴若狭自動車道 他 30.2千m2
山陽自動車道、岡山自動車道 他 39.4千m2
瀬戸中央自動車道、神戸淡路鳴門自動車道 他 0.6千m2
高松自動車道、松山自動車道 他 111.7千m2

※本製品の製造元は有限会社マサクリーンとなります。
