アクリル透光板

本製品の担当窓口 建材事業部

  • この製品について問い合わせる
  • 印刷する

概要


表面歪が少なく、耐候性に優れたアクリル製の透光性遮音板です。

キーワード

製品ジャンル

特長

高耐久な透光性遮音板

アクリルは、ポリカーボネート材に比べ紫外線劣化が少なく、黄色変化が
ほとんどありません。

飛散防止性能

15mm厚さのアクリル板の場合、
独自の積層構造により難燃性・耐衝撃性の向上を実現しました。

金属製遮音板とも併用可能

金属製遮音板とも勘合するため、組み合わせての仕様が可能です。


設置後、15年が経過するも
紫外線による黄色変化は見られず


15mm厚さのアクリル板
中間にアクリル軟質層を積層しています

キーワード

顧客課題

用途

高速道路、幹線道路などの遮音壁

道路周辺の日照を確保

高耐久製品

詳細

製品のラインナップ

アクリル板(厚さ) 15mm 8mm
アクリル板構造 積層構造 単層構造
NEXCO透光板性能区分
(飛散防止性能)
Ⅱ-B、Ⅲ-B
( あ り )
Ⅰ-A
( な し )
枠    材 アルミニウム押出枠材
最大サイズ(H×W) 2000×3960mm
重量 24kg/m2 17kg/m2

機能

各種試験結果

試験項目 試験方法 性能試験規定値 判定

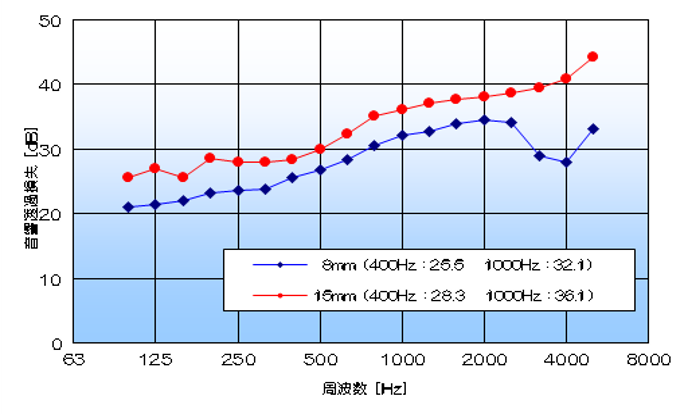

音響透過損失 JIS A 1416 400Hz:25dB以上 合格
1000Hz:30dB以上
全光線透過率 JIS K 7361-1 8mm :91%以上 (測定値 92%)
15mm :90%以上 (測定値 91%)
合格
強度 NEXCO 試験法901 中心たわみ量が
開口短辺の1/15以下
合格
耐衝撃性試験 NEXCO 試験法902 透光部材の飛散防止率 99%以下
透光部材の破片最大重量 1.5g以下
(性能区分B,C)
合格
 (15mmのみ)
 走行視環境性能   NEXCO 試験法905-A法  ひずみの波高と波長の平均値
平均波高/平均波長≦1/140以下
合格
耐燃性能 NEXCO 試験法906  耐燃性能を有すること(性能区分Ⅱ、Ⅲ)  合格
 (15mmのみ)
耐久性能 ※ JIS K 7373 黄色度(YI) 7以下 合格
JIS K 7361-1 全光線透過率 75%以上 合格
JIS K 7136 曇価の変化量(△H) 10%以下 合格

※ JIS K 7350-2 により5000時間の促進曝露の後に各試験を実施

性能

その他

衝撃試験の様子

衝撃後 パネル状況  破片最大重量
