S50形ダクタイル鉄管

本製品の担当窓口 パイプシステム事業部

  • この製品について問い合わせる
  • 印刷する

概要


管網末端部までの耐震化に!
水需要の減少に伴う水量の適正化に!
新開発のS50形ダクタイル鉄管をご活用下さい。
平成25年8月 JDPA G 1052規格化

呼び径75未満には、ダクタイル鉄管による離脱防止機構を有する耐震継手はありませんでした。管路末端部までの耐震化を実現するため、耐震性能を備えた呼び径50のS50形ダクタイル鉄管を開発しました。

キーワード

製品ジャンル

特長

直管はロックリングを内蔵したメカニカル継手により、異形管は抜け止め押輪により、それぞれ離脱防止性を確保した耐震管です。

抜け止め押輪により、切管時の溝切加工は不要です。

詳細

仕様

項目 仕様
管長 4m
管厚 6㎜
継手性能
  • 離脱防止性能:3DkN (D:呼び径㎜)
  • 継手伸縮量:管長の±1%
  • 許容曲げ角度:4°
外面塗装仕様 亜鉛系合金溶射+封孔処理+合成樹脂塗装(JDPA G 1052に準拠)
内面塗装仕様 エポキシ樹脂粉体塗装(JWWA G 112に準拠)
異形管の種類

二受T字管、90°曲管、45°曲管、22 1/2°曲管、11 1/4°曲管、継ぎ輪、

短管1号、短管2号、両受短管、栓、フランジ付T字管、

NS形75×50受挿し片落管、NS形75×50挿し受片落管

GX形75×50受挿し片落管、GX形75×50挿し受片落管

※はメーカー規格品です。

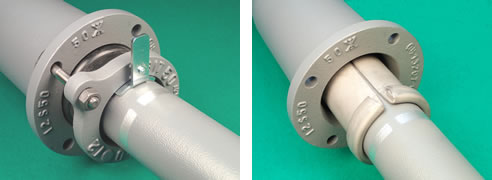

専用工具

押輪心出し工具 解体工具

接合時には専用の押輪心出し工具を、解体時には専用の解体工具を使用します。

ライナ

一体化長さの範囲内で直管受口に異形管を接合する場合は、ライナを使用します。

サドル付分水栓

分岐口径は25mm。

ソフトシール仕切弁

S50形受口および挿し口付き。

※はメーカー規格品です。

その他

構造

直管

  • メタルタッチの採用により、T頭ボルト締め付け時のトルク管理が不要です。
  • 新形状のロックリングの採用により、接合・解体が容易になりました。
  • 地震等により引張力が作用すると、ロックリングが挿し口突部と受口溝に掛かり合い、3DkN以上の離脱防止力を発揮します。

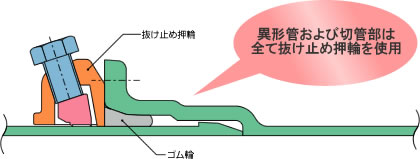

異形管・切管用抜け止め押輪

  • 異形管は全ての継手で抜け止め押輪により接合する仕様としました。
  • 切管の場合には受口が直管・異形管を問わず抜け止め押輪を使用します。
  • 地震等により引張力が作用すると、抜け止め押輪の爪が挿し口外面に食い込み、
    3DkN以上の離脱防止力を発揮します。
