超微粉分級机 SF锐截止分级机
本产品负责人 机械系统事业部
概 要
ＳＦ超微粉分级机是可分级到０．３μm的离心式气流分级机。由多根叶片呈放射状排列的筒状笼型转子进行分级、气密及微粉抽出，使该转子高速旋转产生的回旋气流离心力和抽吸空气的向心力，这二力之间的平衡决定分级点。
特 点
- 可分级超微粉
- 由于采用气密室减少了2次空气量
- 不会有粗粒子飞入
- 鲜明的粒度分布
- 磨损等污染降到最低
- 自吸式气密，能耗降低
主要用途
- 氮化硅
- 滑石
- 特殊玻璃
- 氧化铝
- 碳粉
- 碳酸钙
- 硅
- 新材料等

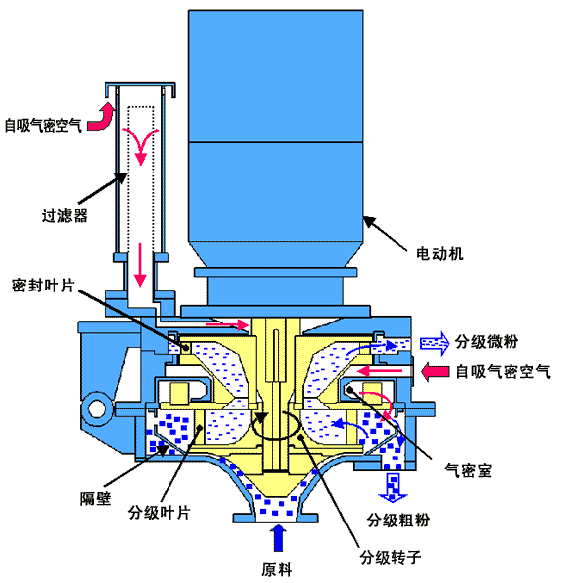

构 造
规 格
| 项目＼机型 | KSF-01 | KSF-02 | KSF-03 | KSF-04 | |
| 分级径[μｍ] | 0.3～20 | 0.5～40 | 0.8～50 | 1.0～50 | |
| 处理量[kg/h] | ～10 | ～50 | ～200 | ～1,000 | |
| 转子转数[min-1] | ～13,200 | ～6,600 | ～4,400 | ～3,300 | |
| 空气量[m3/min] | 0.5～2.0 | 2.0～8.0 | 5.0～20 | 10～35 | |
| 分级机压损[mmAq] | 200～700 | 200～700 | 200～700 | 200～700 | |
| 使用马达[kW] | 3.7 | 5.5 | 7.5 | 11 | |
| 外径尺寸 | A | 573.0 | 871.5 | 1,044.5 | 1,219 |
| B | φ250 | φ500 | φ750 | φ1000 | |
| C | 390 | 780 | 1,170 | 1,560 | |
| D | 365 | 730 | 1,095 | 1,460 | |
| E | ― | 555 | 775 | 1,075 | |
| F | φ295 | φ590 | φ885 | φ1180 | |
| G | ― | 533 | 536 | 485 | |
| O | 168.0 | 538 | 792 | 1,044 | |
| 主体重量[kg] | 200.0 | 460 | 1,100 | 2,100 | |
| 备注 | 无开闭用 油压气缸 |
||||
典型的工艺流程
