ポリカーボネート透光板
本製品の担当窓口 建材事業部
概要
|
ポリカーボネート製の透光型パネルです |
特長
全透明とスリットタイプ スリットタイプは、住民側からはドライバーの視線を感じさせませんが、 各種性能を満たすラインナップ ポリカーボネートの板厚、8ｍｍ、10ｍｍ、17ｍｍの3種類をご用意。 |
|
用途
高速道路、幹線道路などの遮音壁
道路周辺の日照を確保
詳細
製品のラインナップ
パネルデータ
| ポリカーボネート板(厚さ) | 17mm | 10mm | 8mm |
| NEXCO透光板性能区分 | Ⅲ | Ⅱ | Ⅰ |
| 枠材 | アルミニウム押出枠材 | ||
| 最大サイズ（H×W） | 2000×3960ｍｍ | ||
| 参考重量 | 26ｋｇ/㎡ |
18ｋｇ/㎡ | 16ｋｇ/㎡ |
機能
各種試験結果
| 試験項目 | 試験方法 | 性能試験規定値 | 判定 |

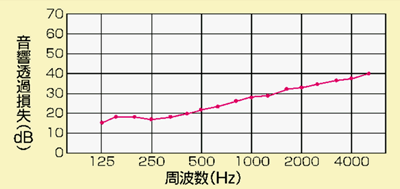

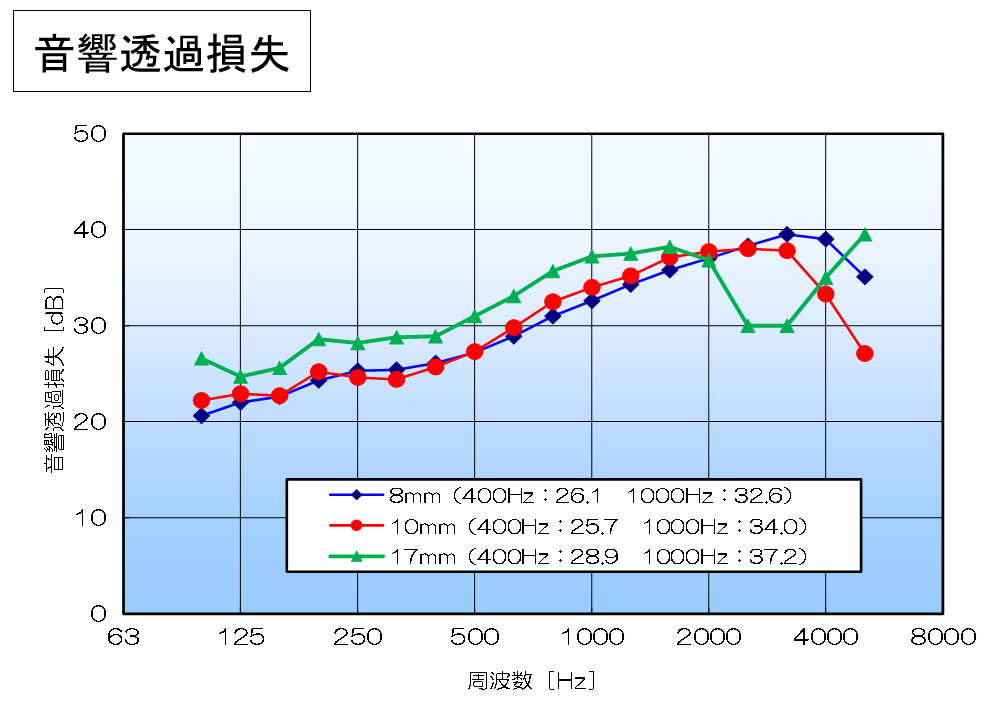

| 音響透過損失 | JIS A 1416 | 400Hz：25ｄB以上 | 合格 |
| 1000Hz：30ｄB以上 | |||
| 全光線透過率 | JIS K 7361-1 | 8mm、10mm 80％以上 | 合格 |
| 17㎜ 75％以上 | |||
| 耐風圧性能 （最大荷重 2.0ｋN/㎡） |
NEXCO 試験法901 | 残留たわみ量が開口長辺の１％以下 | 合格 |
| 中心たわみ量が開口短辺の1/15以下 | |||
| 耐衝撃性能 | NEXCO 試験法902 | 部材の飛散防止率 99％以下 部材の破片最大重量 1.5ｇ以下 |
合格 （17ｍｍ、10ｍｍのみ） |
| 走行視環境性能 | NEXCO 試験法905 | ひずみの波高と波長の平均値 平均波高/平均波長≦1/140以下 |
合格 |
| 耐燃性能 | NEXCO 試験法906 | 耐燃性区分Ⅱの耐燃性能を有すること | 合格（10㎜） |
| 耐燃性区分Ⅲの耐燃性能を有すること | 合格（17㎜） | ||
| 複合性能 （バーナー） |
NEXCO 試験法907 | 複合耐衝撃性能及び 複合耐燃性能を有すること |
合格 （17㎜のみ） |
| 耐飛び石性能 | NEXCO 試験法908 | ヘルツ破壊又はクラックがないこと | 合格 （17㎜、10㎜のみ） |
| 耐候性能 ※ | JIS K 7373 | 黄色度（YI） 7以下 | 合格 |
| JIS K 7361-1 | 全光線透過率 75％以上 | 合格 | |
| JIS K 7136 | 曇価の変化量（△H） 10％以下 | 合格 |
※ JIS K 7350-2 により5000時間の促進曝露の後に各試験を実施
