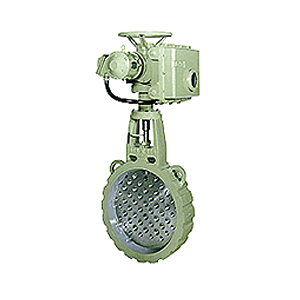

多孔可変オリフィス弁『フロータス』FT-10形

本製品の担当窓口 バルブシステム事業部

  • この製品について問い合わせる
  • 印刷する

概要


軽量・コンパクトでキャビテーション抑制に優れた制御弁

多数のオリフィスを設けた2枚の弁体で流体をジェット流に分散させ、キャビテーションを抑制させながら流量・圧力制御を行うことができます。 全閉付近での安定した制御ができます。

呼び径 100~1200mm

キーワード

製品ジャンル

特長

優れた制御特性

全閉付近でも急激な流量変化がなく、安定した制御ができます。

優れたキャビテーション特性

多数のオリフィスからでるジェット流は、水中で消滅されるので、キャビテーションによるバルブや配管への影響が少なくなります。

2種類のオリフィス

管壁近くのオリフィスは、中央付近のオリフィスより小さくなっており、中間開度では先に閉じるので、管壁近くのキャビテーションは抑制されます。

安定した流れ

下流側の乱れは小さく、騒音・振動・脈動が少ない安定した流れになります。

優れた経済性

ウェハー形のため、フランジ形に比べ軽量・コンパクトになり、経済的です。

詳細

仕様

性能

その他
