| 【特徴】 |
|
- Cu-Sn-Zn-Bi-Ni系の鉛フリー銅合金です。
- 鉛の浸出量がほとんどなく、給水装置器具、水道施設器具各種部品（バルブ、継手、減圧弁、
水栓バルブ、水道メーター、ポンプ部品など）に適用できます。
- Ni含有により耐圧性が優れ、厚肉鋳物にも適しています。
- 鋳造方案は、JIS H5120 CAC406と同等条件で鋳造可能です。
- Ni-P-Snのバランスにより切削加工性が優れています。
- 機械的性質は、JIS H5120 CAC406と同等です。
|
|
| 【化学成分】 |
|
- Cu-Sn-Zn-Bi-PにNiが1.5〜2.5含有しています。
| JIS規格およびCDA規格の化学成分 |
mass% |
| 種類 |
Ni |
Sn |
Zn |
Bi |
P |
Pb |
Cu |
クリカブロンズ地金
JIS H2202 CACIn904 |
1.5〜2.5 |
3.0〜5.0 |
6.0〜9.0 |
1.0〜2.0 |
≦0.03 |
≦0.1 |
Bal. |
クリカブロンズ鋳物
JIS H5120 CAC904 |
1.5〜2.5 |
3.0〜5.0 |
6.0〜9.0 |
1.0〜2.0 |
≦0.05 |
≦0.25 |
Bal. |
クリカブロンズ連続鋳造鋳物
JIS H5120 CAC904C |
1.5〜2.5 |
3.0〜5.0 |
6.0〜9.0 |
1.0〜2.0 |
≦0.5 |
≦0.25 |
Bal. |
| 米国CDA C89845 |
1.5〜2.5 |
3.0〜5.0 |
6.0〜9.0 |
1.0〜2.0 |
≦0.05 |
≦0.09 |
Bal. |
| 成分代表例 |
1.7 |
4.0 |
7.0 |
1.7 |
≦0.05 |
≦0.25 |
Bal. |
|
|
| 【機械的性質】 |
|
|
|
|
| 【切削性】 |
|
- 被削性係数は、CAC406Cを100とした場合、80〜90です。
- BiならびにNi化合物の存在により優れた切削性が得られます。
- 切削粉は、連続的で巻いた切削粉にはならず、従来の機械加工方法で対応可能です。
|
|
 |
|
 |

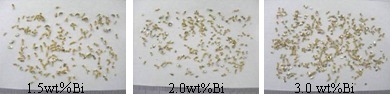

| CAC406C 切削粉形状 |
|
クリカブロンズ切削粉形状 |
|
|
| 【なぜNiを含有させるのか？】 |
|
- Niの含有させることにより、Ni-Sn化合物、Ni-P化合物がBi周辺に生成し、耐圧性、切削性を向上できます。
|
|
 |
|
| EPMAによる元素分析結果 |
|
