ローラミル/遠心ローラミル

本製品の担当窓口 機械システム事業部

  • この製品について問い合わせる
  • 印刷する

概要


高水分、高粘着原料の
粉砕を可能にするミル

ローラーミルはローラの遠心力による圧縮力と、ローラ回転による剪断力が重なった「すりつぶし摩砕作用」により粉砕される機構です。粉砕された原料はエアにより吹き上げられ、セパレータ部に送られて分級されます。

特長

水分を含む原料、粘着性の高い原料でも粉砕が可能

原料に水分を含む場合、熱風を併用することにより粉砕と同時に乾燥を行うことが可能です。また本機の粉砕機構は分散効果が高いため、粘着性の高い原料でも粉砕することが可能です。

製品の粒度調整を容易に行うことができます。

ミル上部にマウントされたセパレータの回転数を調節することによって、製品の粒度調整を容易に行うことができます。

微粉砕~粗粉砕まで広範囲な製品づくりが可能

80%通過粒径:20μ程度の微粉砕も可能です。

安定的な生産が可能

ミルを安定運転させ、粉砕能力を十分発揮させるようフィードコントローラが取り付いています。この装置により、ミルへは常に適量の原料を自動的に供給することができます。

ローラーミル構造図

ウィザーセパレータ構造図

製品粒度が150μm以下90%(75μm以下80%)以上の場合、ウィザーセパレータを使用します。

キーワード

顧客課題

用途

石灰石、タルク

石炭、コークス

二酸化マンガン、酸化チタン

瓦くずなどのリサイクル品

詳細

仕様

サイズ タイヤ内径 ローラ個数 粉砕能(t/h) モータ(kW
-200mesh80% -350mesh95%
3035 770 3 1.2 0.7 19
3635 920 3 1.8 1.0 22
4247 1070 4 2.4 1.4 37~45
5057 1270 5 4.8 3.5 55~75
5457 1370 5 7.2 4.2 75~110
6058 1524 5 9.6 5.5 130~170
6669 1680 6 12.0 8.0 190~220
73612 1960 6 19.2 11.0 220~320
84616 2160 6 25.8 15.0 270~400
  • 本表は、ローラミル本体の概略仕様を示します。
  • 粉砕能力は石灰石-15m/m原料を-200mesh、80% -350mesh、95%に粉砕する場合を示します。
  • 粉砕物の種類や条件により、回転数、馬力などを変更することがあります。

その他

ローラミル(遠心ローラミル)の概要

主 機

  • 栗本式ローラミル    原料微粉用

付属機器

  • ロータリフィーダ                      原料装入用
  • ウィザーセパレータ(High side型のみ) 粗粉分級用
  • サイクロンコレクタ(微粉排出ダンパ付)製品捕集用
  • メインファン                          製品輸送および空気循環用
  • ベントファン                          余剰空気排出用
  • バグフィルタ                          製品捕集補助用
  • ダクト                                製品輸送および空気循環用
  • 熱風乾燥装置(必要に応じて)          乾燥用

栗本式ローラミルには、Low side型とHigh side型(ミル上部にウィザーセパレータを備えたもの)の二種類があります。
-200mesh80%程度までの微粉砕はLowside型、それ以上の微粉砕はHigh side型が適当です。

ローラミル(遠心ローラミル)の特長

  • 粉砕と同時に乾燥を行なうことができ、水分による粉砕能力の低下を防ぎ希望水分の粉が得られます。
  • 粉砕能力が大であり、しかもコンパクトでかつタンブリングミルに比べて、騒音も少なく運転できます。

ローラミル(遠心ローラミル)の詳細情報

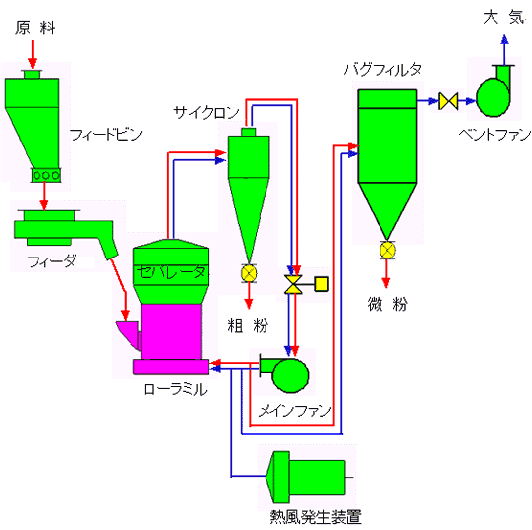

フロー

キーワード

適用工程
